MOBILNA ROTO SITA PRONAR (TROMMEL)

Mobilna rotaciona sita PRONAR MPB serije

Mobilna rotaciona sita PRONAR MPB namenjena su efikasnom prosejavanju, razdvajanju i klasifikaciji različitih vrsta materijala prema veličini.

Zahvaljujući jednostavnom principu rada, robusnoj konstrukciji i širokom izboru modela, mogu se koristiti u reciklažnim centrima, kompostanama, kamenolomima, na deponijama, gradilištima i lokacijama na kojima se sprovodi sanacija i obrada otpada.

U zavisnosti od izabranog modela, PRONAR roto sita dostupna su kao prikolične, poluprikolične ili gusenične mašine. Ponuda obuhvata kompaktna sita za manje količine materijala, univerzalne modele za svakodnevni rad, kao i velika sita sa efektivnom površinom prosejavanja do 40,6 m².

PRONAR trenutno u ponudi ima više modela MPB serije, sa bubnjevima prečnika od 1,4 do 2 metra i dužine od 4,4 do 7,2 metra.

Materijali koji se mogu prosejavati

Mobilna roto sita PRONAR mogu se koristiti za obradu:

  • komunalnog i mešanog otpada;
  • komposta i organskog materijala;
  • zemlje i humusa;
  • materijala sa starih i nesanitarnih deponija;
  • građevinskog otpada i šuta;
  • drobljenog građevinskog materijala;
  • peska, šljunka i agregata;
  • kamena i uglja;
  • drvne sečke i piljevine;
  • zelenog otpada;
  • biomase;
  • materijala nakon prethodnog usitnjavanja.

Pravilnim izborom perforacije bubnja moguće je izdvojiti sitnu frakciju, odvojiti zemlju od krupnijeg otpada, pripremiti materijal za dalju separaciju ili dobiti finalni proizvod određene granulacije.

Kako funkcioniše mobilno roto sito?

Materijal se utovara u prijemni bunker pomoću bagera, utovarivača ili druge opreme. Transportna traka zatim ravnomerno uvodi materijal u rotacioni bubanj.

Tokom okretanja bubnja materijal se podiže, prevrće i kreće prema izlazu.

Čestice manje od otvora na situ prolaze kroz perforaciju bubnja i padaju na transportnu traku za sitnu frakciju. Krupniji materijal ostaje unutar bubnja i odvodi se na posebnu izlaznu traku.

Na ovaj način se u jednom prolazu dobijaju dve jasno razdvojene frakcije:

  • sitna frakcija koja prolazi kroz otvore bubnja;
  • krupna frakcija koja izlazi na kraju bubnja.

Veličina finalnih frakcija zavisi od izabrane perforacije bubnja.

Bubanj može biti izrađen sa okruglim ili kvadratnim otvorima, različitih dimenzija i debljine materijala, u skladu sa zahtevima korisnika i vrstom materijala koji se obrađuje.

Zašto izabrati PRONAR mobilno roto sito?

Kontinuirano okretanje bubnja omogućava intenzivno prevrtanje i rastresanje materijala. Time se povećava kontakt materijala sa površinom sita i omogućava efikasno izdvajanje željene frakcije.

PRONAR nudi kompaktna, prikolična, gusenična i hibridna sita.

Korisnik može izabrati mašinu prema potrebnom kapacitetu, vrsti materijala, uslovima terena i načinu transporta.

Promenom bubnja ili veličine perforacije ista mašina može se koristiti za više različitih poslova. Široko otvaranje zaštitnih poklopaca omogućava lakši pristup i bržu zamenu bubnja.

Kod pojedinih modela koriste se bubnjevi dimenzija kompatibilnih i sa određenim mašinama drugih proizvođača.

Pregledna i jednostavna upravljačka jedinica omogućava operateru da prilagodi parametre rada karakteristikama ulaznog materijala.

Podešavanjem brzine bubnja i transportnih traka moguće je optimizovati:

  • kapacitet;
  • kvalitet separacije;
  • vreme zadržavanja materijala u bubnju;
  • opterećenje pogonskog sistema;
  • ponašanje vlažnog ili lepljivog materijala.

Motor i hidraulična pumpa kod većine modela postavljeni su na zakretnom ili zglobnom nosaču. Time je olakšan pristup motoru, hidrauličnim komponentama, prijemnom bunkeru i drugim servisnim tačkama.

Veliki bočni poklopci omogućavaju brz vizuelni pregled i jednostavnije redovno održavanje mašine.

Prikolični modeli mogu se transportovati između radnih lokacija odgovarajućim vučnim vozilom.

Gusenični modeli mogu samostalno da se kreću po radilištu, bez potrebe za dodatnim vozilom ili traktorom.

Mobilnost omogućava da se materijal obrađuje direktno na mestu nastanka, čime se mogu značajno smanjiti troškovi utovara, pretovara i transporta.

Jednostavan princip rada i savremena pogonska rešenja doprinose smanjenoj potrošnji goriva i potrošnih materijala. Hibridni model omogućava i rad preko spoljnog električnog napajanja.

Mobilna roto sita predstavljaju jednu od najvažnijih mašina u projektima sanacije i iskopavanja starih deponija – landfill mining projektima.

Materijal sa deponije često sadrži velike količine zemlje i biološki razgrađene sitne frakcije pomešane sa plastikom, metalom, tekstilom, drvetom i drugim krupnim otpadom.

Direktno usitnjavanje takvog materijala može nepotrebno opteretiti drobilicu, povećati habanje i smanjiti kapacitet kompletnog sistema.

Zbog toga roto sito može biti postavljeno kao prva faza obrade:

  1. Iskopani materijal ubacuje se u prijemni bunker.
  2. Roto sito izdvaja sitnu zemljastu i stabilizovanu frakciju.
  3. Krupna frakcija odlazi na ručnu ili automatsku separaciju.
  4. Izdvajaju se metali, plastika, drvo i drugi upotrebljivi materijali.
  5. Preostala frakcija može se po potrebi usitniti, balirati ili pripremiti za energetsko iskorišćenje.
  6. Prosejana frakcija može se dalje analizirati i, ukoliko ispunjava propisane uslove, koristiti za tehničko prekrivanje ili druge namene.

Ovakav raspored smanjuje količinu materijala koja prolazi kroz naredne mašine i može doprineti nižoj potrošnji goriva, manjem habanju i većoj efikasnosti kompletnog mobilnog sistema.

MODELI PRONAR ROTO SITA

PRONAR MPB 14.44 je najkompaktniji model u MPB ponudi. Namenjen je korisnicima kojima je potrebna mobilna, jednostavna i ekonomična mašina za manje i srednje količine materijala.

Bubanj dužine 4,4 metra i prečnika 1,4 metra pruža efektivnu površinu prosejavanja od 16 m². Kapacitet prijemnog bunkera iznosi 3,3 m³.

Zahvaljujući kompaktnim dimenzijama i mogućnosti vuče, MPB 14.44 je pogodan za komunalna preduzeća, manje reciklažne centre, proizvođače komposta, izvođače radova i korisnike koji često menjaju lokaciju rada.

Osnovni tehnički podaci:

  • dimenzije bubnja: 4.400 × 1.400 mm;
  • efektivna površina sita: 16 m²;
  • prijemni bunker: 3,3 m³;
  • maksimalna brzina bubnja: 23 o/min;
  • masa: približno 11.000 kg;
  • pogon: CAT 1,7 l, 35 kW ili električni ABB 30 kW.

MPB 18.47/1 predstavlja jednostavniju i cenovno pristupačniju verziju sita sa bubnjem dimenzija 4,7 × 1,8 metara.

Model je namenjen manjim kompanijama koje ulaze u oblast reciklaže, ali i razvijenim korisnicima kojima je potrebna dodatna mašina za sezonske poslove ili povećano opterećenje postojećeg postrojenja.

Jednostavna konstrukcija, prijemni bunker zapremine 5 m³ i efektivna površina sita od 22,1 m² čine ga pogodnim za prosejavanje komposta, zemlje, zelenog otpada, drvne sečke, građevinskog materijala i otpada.

Osnovni tehnički podaci:

  • dimenzije bubnja: 4.700 × 1.800 mm;
  • efektivna površina sita: 22,1 m²;
  • prijemni bunker: 5 m³;
  • maksimalna brzina bubnja: 23 o/min;
  • masa: približno 12.800 kg;
  • motor: CAT 2,8 l, 55 kW ili Deutz 2,9 l, 55,4 kW;
  • emisijski standard: Stage V/Tier 4 Final.

PRONAR MPB 18.47 je univerzalno mobilno roto sito srednje veličine. Bubanj dužine 4,7 metara i prečnika 1,8 metara može se zameniti bez demontaže drugih glavnih sklopova mašine.

Model kombinuje dobre transportne karakteristike, veliku površinu prosejavanja i bunker zapremine 5 m³. Dostupan je sa dizel ili električnim pogonom, što omogućava prilagođavanje različitim radnim uslovima.

MPB 18.47 pogodan je za kompostane, reciklažne centre, obradu zemlje, šljunka, biomase i različitih frakcija otpada.

Osnovni tehnički podaci:

  • dimenzije bubnja: 4.700 × 1.800 mm;
  • efektivna površina sita: 22,1 m²;
  • prijemni bunker: 5 m³;
  • maksimalna brzina bubnja: 23 o/min;
  • masa: približno 12.800 kg;
  • dizel pogon: CAT 55 kW ili Deutz 55,4 kW;
  • električni pogon: ABB 30 ili 45 kW.

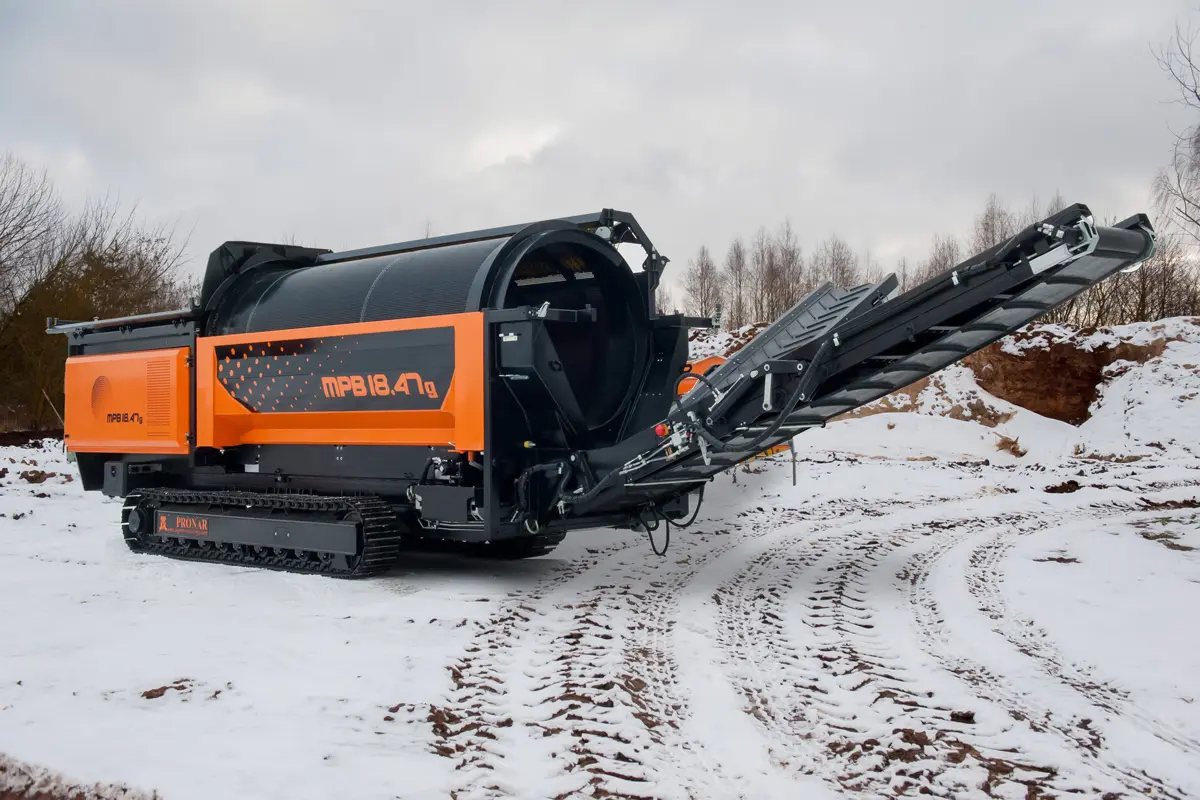

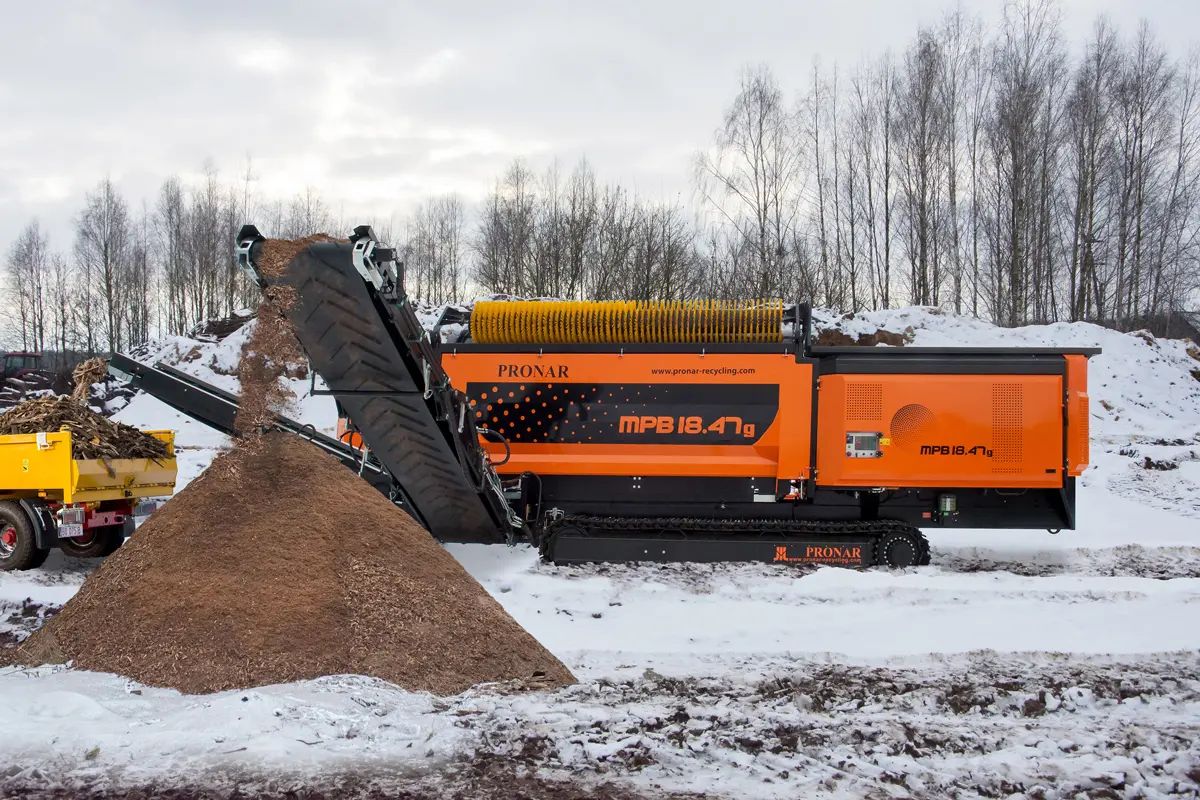

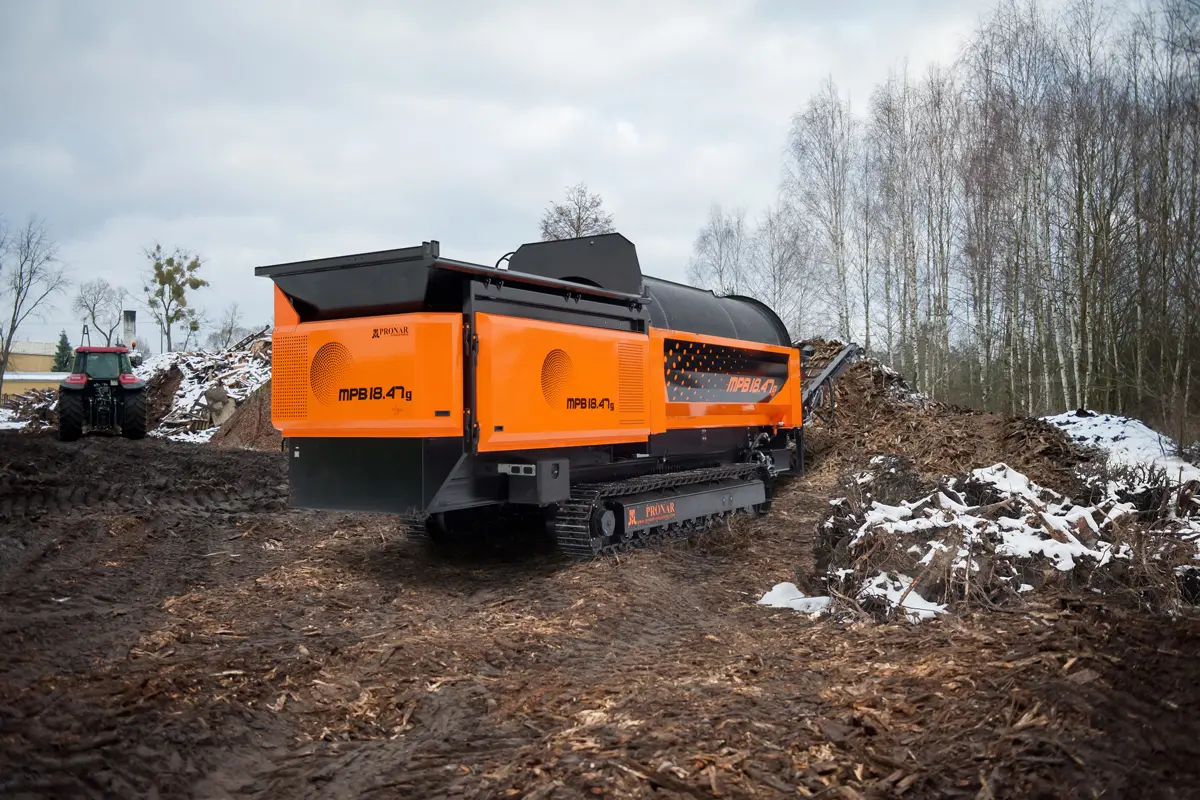

MPB 18.47g je gusenična verzija modela sa bubnjem dimenzija 4,7 × 1,8 metara. Gusenični pogon omogućava samostalno pomeranje mašine na radilištu i jednostavnije pozicioniranje u odnosu na utovarivač, drobilicu, balirku ili mobilni transporter.

Posebno je pogodan za deponije, neuređene površine, gradilišta i lokacije na kojima prikoličnu mašinu nije jednostavno pozicionirati.

Osnovni tehnički podaci:

  • gusenično podvozje;
  • dimenzije bubnja: 4.700 × 1.800 mm;
  • efektivna površina sita: 22,1 m²;
  • prijemni bunker: 5 m³;
  • maksimalna brzina bubnja: 23 o/min;
  • masa: približno 14.000 kg;
  • motor: CAT 55 kW ili Deutz 55,4 kW;
  • emisijski standard: Stage V/Tier 4 Final.

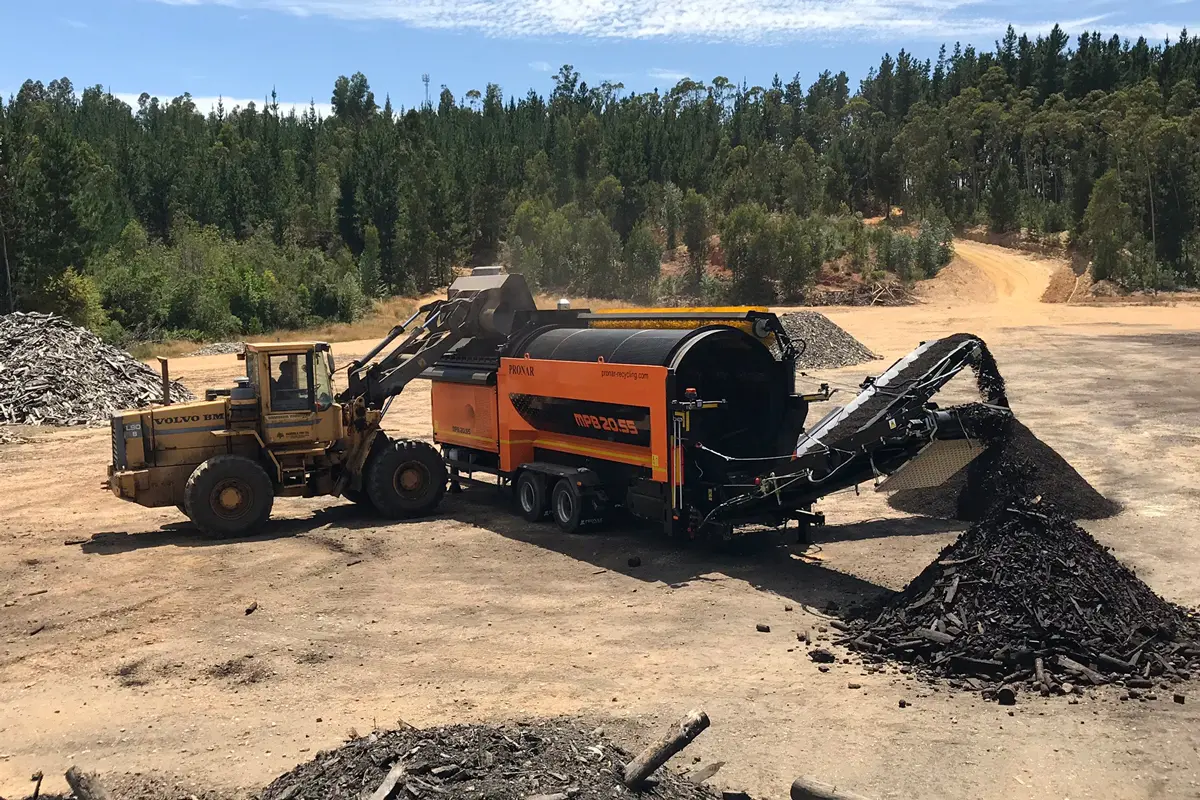

PRONAR MPB 20.55 predstavlja jedan od najuniverzalnijih i najpopularnijih formata mobilnih roto sita. Bubanj ima dužinu od 5,5 metara, prečnik od 2 metra i efektivnu površinu prosejavanja od 29,8 m².

Veliki prijemni bunker zapremine 6 m³ omogućava ravnomerno prihvatanje materijala i rad sa utovarivačima i bagerima. Model je pogodan za kontinuirani profesionalni rad u postrojenjima za preradu otpada, kompostanama, na deponijama i lokacijama za obradu građevinskog materijala.

Široko otvaranje poklopaca i zakretni nosač pogonskog sklopa olakšavaju servisiranje i zamenu bubnja.

Osnovni tehnički podaci:

  • dimenzije bubnja: 5.500 × 2.000 mm;
  • efektivna površina sita: 29,8 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 30 o/min;
  • masa: približno 16.000 kg;
  • motor: CAT ili Deutz, 90 kW;
  • emisijski standard: Stage V/Tier 4 Final.

Napomena: na zvaničnoj stranici je ukupna dužina očigledno pogrešno upisana kao 120.000 mm; podatak pre objavljivanja u tehničkoj tabeli treba potvrditi iz aktuelnog kataloga proizvođača.

Hibridna verzija modela MPB 20.55 omogućava izbor između rada na dizel motor i rada preko spoljnog električnog napajanja.

Kada je dostupna električna mreža, mašina može raditi isključivo na električnu energiju. Time se mogu smanjiti troškovi goriva, nivo buke i zahtevi za održavanje dizel i hidrauličnog sistema. Električni pogon naročito je pogodan za stacionarne lokacije, zatvorena postrojenja i korisnike koji raspolažu energijom iz obnovljivih izvora.

Svi glavni radni pogoni su električni, dok je hidraulika zadržana za sistem otvaranja transportnih traka. Time je smanjena ukupna količina hidrauličnog ulja u mašini.

Osnovni tehnički podaci:

  • dizel-električni hibridni pogon;
  • mogućnost rada na spoljnu električnu mrežu;
  • dimenzije bubnja: 5.500 × 2.000 mm;
  • efektivna površina sita: 29,8 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 30 o/min;
  • masa: približno 16.000 kg;
  • dizel motor: John Deere 2,9 l, 55 kW.

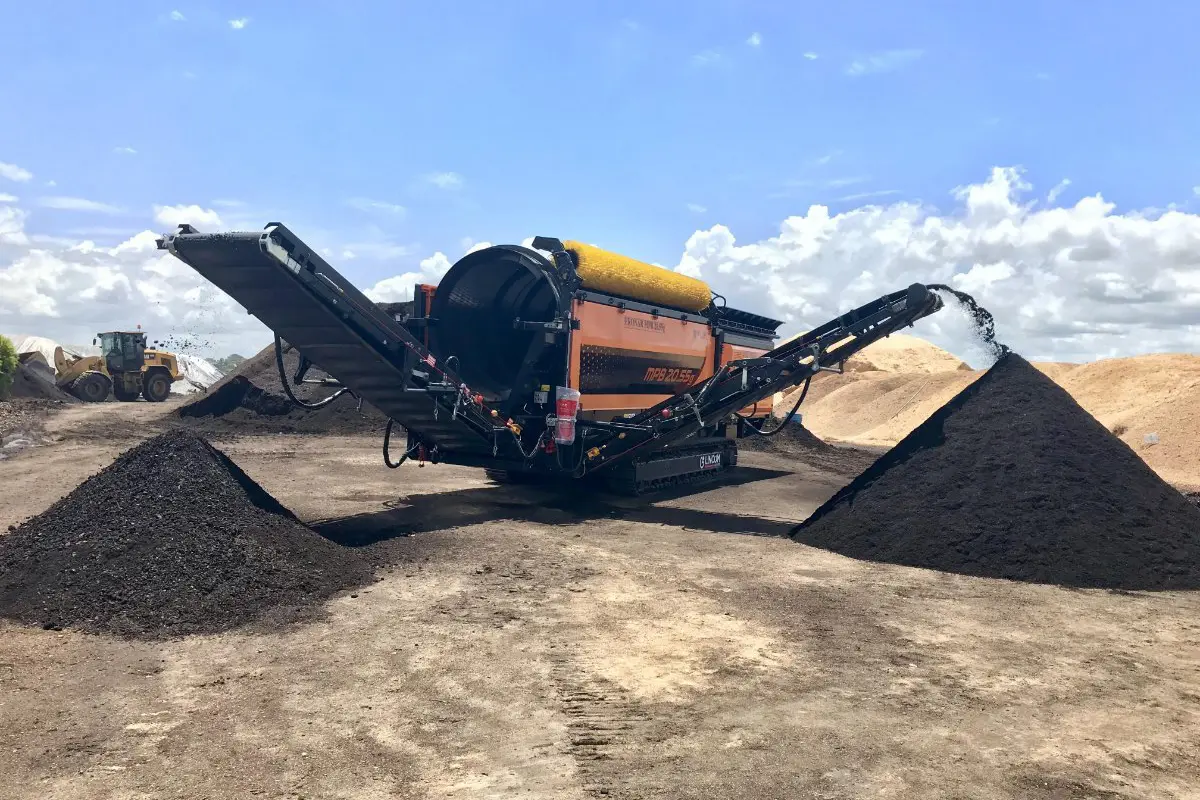

PRONAR MPB 20.55g kombinuje veliki bubanj modela 20.55 sa guseničnim podvozjem. Mašina se može samostalno kretati i pozicionirati na radnoj lokaciji bez dodatnog vučnog vozila.

Ovaj model je naročito pogodan za obradu otpada na deponijama, mobilne projekte, gradilišta, kamenolome i rad na neuređenim površinama.

Osnovni tehnički podaci:

  • gusenično podvozje;
  • dimenzije bubnja: 5.500 × 2.000 mm;
  • efektivna površina sita: 29,8 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 25 o/min;
  • masa: približno 20.000 kg;
  • motor: CAT ili Deutz, 90 kW.

Model MPB 20.55gh predstavlja naprednu guseničnu verziju sa hidrauličnim sistemom za podizanje i nivelaciju podvozja.

Hidraulični cilindri omogućavaju podizanje mašine i povećavanje klirensa, što olakšava kretanje i transport po zahtevnom terenu. Podešavanje visine rama omogućava nivelisanje sita prilikom rada na kosim i neravnim površinama.

Ova mogućnost je posebno značajna jer pravilan položaj mašine doprinosi ravnomernom prolasku materijala kroz bubanj i stabilnom kvalitetu prosejavanja.

Osnovni tehnički podaci:

  • gusenično podvozje sa hidrauličnom nivelacijom;
  • podesiva visina rama;
  • dimenzije bubnja: 5.500 × 2.000 mm;
  • efektivna površina sita: 29,8 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 25 o/min;
  • masa: približno 20.840 kg;
  • motor: CAT ili Deutz, 90 kW.

MPB 20.55gh ex je specijalna produžena konfiguracija guseničnog modela MPB 20.55gh. Prema podacima proizvođača, opremljen je prijemnim bunkerom povećane zapremine od 7 m³, dok je ukupna dužina mašine 14.710 mm.

Model je namenjen korisnicima kojima je potreban veći prijemni kapacitet i gusenična mobilnost u zahtevnim uslovima rada.

Osnovni tehnički podaci:

  • gusenično podvozje;
  • dimenzije bubnja: 5.500 × 2.000 mm;
  • efektivna površina sita: 29,8 m²;
  • povećani prijemni bunker: 7 m³;
  • maksimalna brzina bubnja: 25 o/min;
  • ukupna dužina: 14.710 mm;
  • motor: CAT ili Deutz, 90 kW.

PRONAR MPB 20.72 je visokokapacitetno mobilno roto sito namenjeno velikim količinama materijala. Bubanj dužine 7,2 metra i prečnika 2 metra obezbeđuje efektivnu površinu prosejavanja od čak 40,6 m².

Mašina je izvedena kao dvoosovinska poluprikolica. Prema proizvođaču, dimenzije i EU homologacija omogućavaju transport javnim putevima bez pribavljanja posebnih dozvola, u skladu sa lokalnim transportnim propisima.

Velika površina sita čini ovaj model pogodnim za velike kompostane, centre za upravljanje otpadom, obradu biomase, zemlje, agregata, uglja i materijala sa deponija.

Osnovni tehnički podaci:

  • dvoosovinska poluprikolica;
  • dimenzije bubnja: 7.200 × 2.000 mm;
  • efektivna površina sita: 40,6 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 23 o/min;
  • masa: približno 25.000 kg;
  • motor: CAT ili Deutz, 90 kW.

MPB 20.72g je gusenična verzija najvećeg PRONAR roto sita. Kombinuje efektivnu površinu prosejavanja od 40,6 m² sa mogućnošću samostalnog kretanja po radilištu.

Nezavisni hidraulični gusenični pogon omogućava premeštanje mašine bez kamiona ili traktora. Model je namenjen velikim projektima na kojima su istovremeno potrebni visok kapacitet, velika površina prosejavanja i česta promena pozicije mašine.

Proizvođač za ovaj model navodi kapacitet do približno 150 m³/h, ali stvarni učinak zavisi od vrste, vlažnosti, nasipne mase i granulacije materijala, kao i od veličine perforacije bubnja.

Osnovni tehnički podaci:

  • gusenično podvozje;
  • dimenzije bubnja: 7.200 × 2.000 mm;
  • efektivna površina sita: 40,6 m²;
  • prijemni bunker: 6 m³;
  • maksimalna brzina bubnja: 19 o/min;
  • masa: približno 20.300 kg;
  • motor: CAT ili Deutz, 90 kW;
  • kapacitet: do približno 150 m³/h, zavisno od materijala.

Model Izvedba Bubanj Površina sita Bunker Masa

MPB 14.44 Mobilno prikolično 4,4 × 1,4 m 16 m² 3,3 m³ oko 11 t

MPB 18.47/1 Jednostavna mobilna izvedba 4,7 × 1,8 m 22,1 m² 5 m³ oko 12,8 t

MPB 18.47 Mobilno prikolično 4,7 × 1,8 m 22,1 m² 5 m³ oko 12,8 t

MPB 18.47g Gusenično 4,7 × 1,8 m 22,1 m² 5 m³ oko 14 t

MPB 20.55 Mobilno prikolično 5,5 × 2,0 m 29,8 m² 6 m³ oko 16 t

MPB 20.55 Hybrid Hibridno 5,5 × 2,0 m 29,8 m² 6 m³ oko 16 t

MPB 20.55g Gusenično 5,5 × 2,0 m 29,8 m² 6 m³ oko 20 t

MPB 20.55gh Gusenično, nivelacija 5,5 × 2,0 m 29,8 m² 6 m³ oko 20,84 t

MPB 20.55gh ex Produžena gusenična izvedba 5,5 × 2,0 m 29,8 m² 7 m³ nije navedeno

MPB 20.72 Dvoosovinska poluprikolica 7,2 × 2,0 m 40,6 m² 6 m³ oko 25 t

MPB 20.72g Gusenično 7,2 × 2,0 m 40,6 m² 6 m³ oko 20,3 t

Masa i konačne dimenzije mogu zavisiti od izabrane opreme i konfiguracije konkretnog primerka.

Kako odabrati odgovarajući model?

Izbor roto sita prvenstveno zavisi od:

  • vrste i vlažnosti materijala;
  • potrebne veličine finalne frakcije;
  • očekivane količine materijala po satu;
  • načina punjenja prijemnog bunkera;
  • uslova terena;
  • učestalosti promene radne lokacije;
  • potrebe za dizel, električnim ili hibridnim pogonom;
  • mašina koje se nalaze pre i posle sita;
  • potrebne visine istovara i načina formiranja gomila.

Za manje količine i jednostavan transport pogodni su MPB 14.44 i MPB 18.47/1. Za univerzalnu profesionalnu primenu preporučuju se modeli MPB 18.47 i MPB 20.55. Za rad na deponijama i zahtevnom terenu prednost imaju gusenični modeli sa oznakom „g“, dok je MPB 20.72 namenjen projektima sa velikim količinama materijala.

Kompletno rešenje za mobilno prosejavanje

PRONAR roto sito može raditi kao samostalna mašina ili kao deo kompletnog mobilnog sistema koji uključuje:

  • mobilnu drobilicu;
  • mobilni transporter – stockpiler;
  • magnetni separator;
  • vazdušni separator;
  • sortirnu traku;
  • mobilnu balirku;
  • bager ili utovarivač;
  • opremu za kontrolu prašine.

Povezivanjem roto sita sa mobilnim transporterima moguće je automatsko formiranje velikih gomila materijala, uz smanjenje angažovanja utovarivača, potrošnje goriva i broja manipulacija materijalom.

Potrebna vam je pomoć pri izboru roto sita?

Na osnovu vrste materijala, željenog kapaciteta i uslova na terenu možemo predložiti odgovarajući model PRONAR roto sita, veličinu perforacije bubnja i konfiguraciju prateće opreme.

Kontaktirajte nas za:

  • izbor odgovarajućeg modela;
  • tehničku konsultaciju;
  • informativnu ili zvaničnu ponudu;
  • izbor bubnja i perforacije;
  • organizaciju prezentacije mašine;
  • projektovanje kompletnog mobilnog sistema za prosejavanje i reciklažu.

Kontaktirajte nas i pronađite optimalno rešenje za vaš materijal i radnu lokaciju.
